OBS: Siden egner sig fint til udskrivning - brug browserens udskriftfunktion... CTRL-P Du skal bruge denne vejledning hvis du køber vore skuffer - der er ingen vejledning vedlagt skufferne.
Herunder finder du billeder der illustrerer hvorledes du samler og monterer de skuffer du køber i vores webshop.

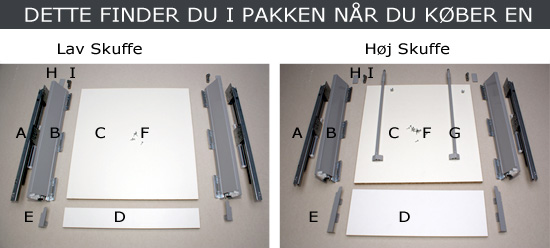

A) Skinner til skabet B) skuffesider C) bund D) bagstykke E) beslag til bagstykke
F) skruer H) blændprop I) beslag til skuffens forstykke
G) reling m. holder (kun høj skuffe)

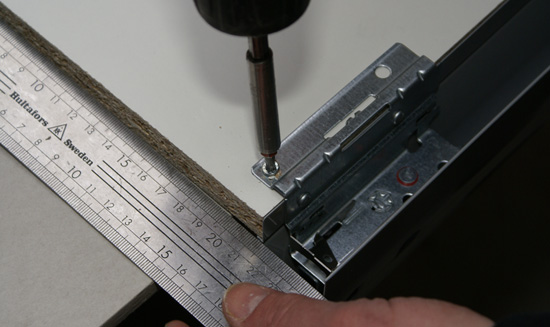

Samling af skuffesider og bund Skuffesiderne påskrues bunden fra undersiden. Forkant af skuffebund skal flugte med forkant af skuffesiderne (se vinklen).

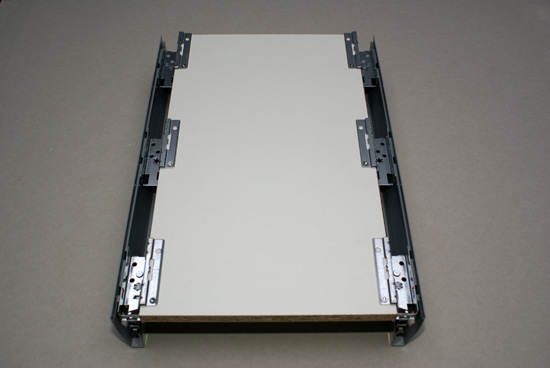

Således ser skuffen ud efter monteringen af skuffesiderne. (en skrue i hvert beslag er nok).

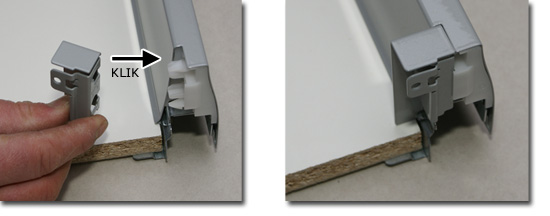

Bagstykket monteres Beslagene til bagstykket klikkes på plastiktapperne med et hårdt tryk

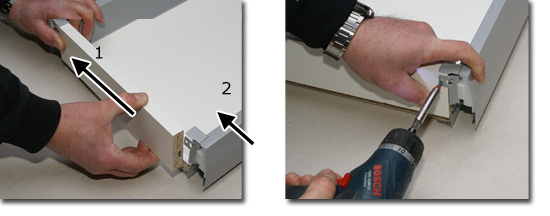

Bagstykket monteres ved at indføre det i beslaget i den ene side (1) - for derefter at vippe beslaget i den anden side ind over bagstykket (2) Herefter fastgøres bagstykket med en skrue i hver side.

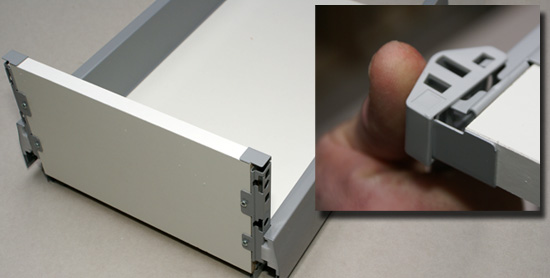

Høj Skuffe med Reling Fremgangsmåden er den samme ved samling af en høj skuffe som ved en lav.. Blot er bagpladen og dens beslag naturligvis højere som det ses af billedet. Det indsatte billede viser hvordan relingen meget nemt klipses fast på beslaget.
Det færdige resultat inden montering af forplade - Lav og Høj skuffe.

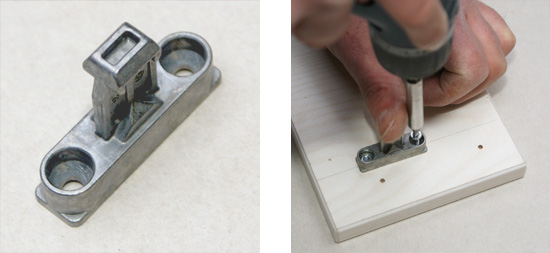

Forpladen Forpladen fastgøres vha. de støbte beslag som medfølger. Beslagene centreres på forpladen med en afstand der svarer til bredden af skuffen. Beslagets højde på forpladen må bestemmes ud fra den færdige placering i skabselementet. (se Montering af Skinner længere nede på siden)

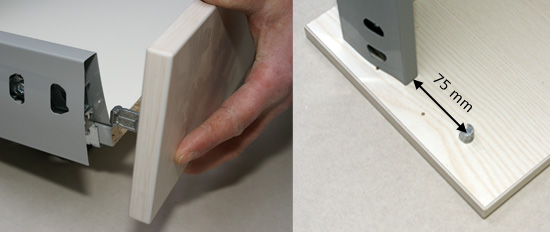

Nu kan forpladen meget nemt klipses direkte på skuffen og hvis det drejer sig om en høj skuffe, monteres den lille holder til relingen 75mm fra overkanten af skuffeside. Relingen indsættes i holderen og efterspændes.
Montering af skinner i skabselementet Forklaringen her skal ses som en hjælp til Gør-det-selv folket der ikke har prøvet at montere køkkenskuffer tidligere. Det kan gøres på mange måder, men her er én der kan bruges.

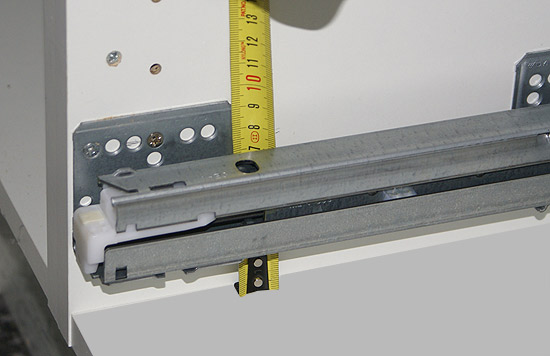

Start med skinnerne til den nederste skuffe i skabet. De monteres ca. 90 mm fra skabsbunden.(*)

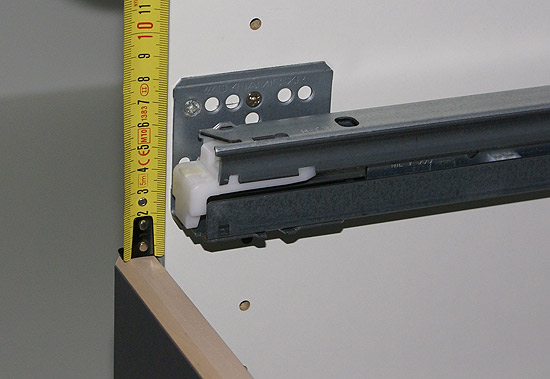

Når man har sikret sig, at den nederste skuffe er monteret korrekt tages der mål til monteringen af det næste skinnesæt. De monteres i en afstand af 80 mm fra overkanten af forpladen på den nederste skuffe.
På samme måde, ved at gentage de 80 mm fra forplade til næste skinnesæt, kan man fortsætte med at montere de øvrige skinnesæt/skuffer i skabet.
Montering og afmontering af skuffe på skinnerne: Montering: - udtræk skinner - nedsæt den samlede skuffe i beslagene - skub skuffen ind i skabet indtil der høres et lille klik – så er skuffen fastlåst.
Afmontering: - træk skuffen 3/4 ud - tag fat i begge sider af skuffen og med et let ryk op- og udad fjernes skuffen.

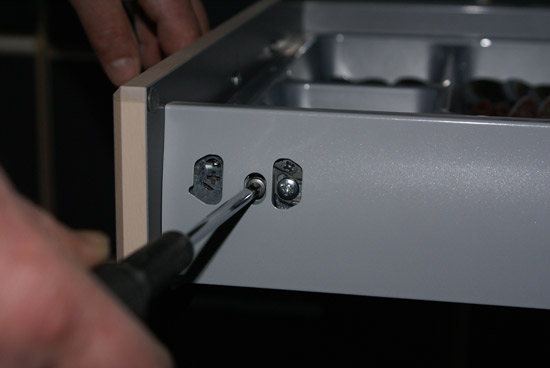

Den endelige finjustering foretages nemt på siden af skuffen. Blændpropperne isættes efter justering.
(*) Her er det vigtigt at sikre sig, at skuffeforpladens underkant flugter korrekt med skabselementets underkant. Beslagene der holder forpladen på skuffen justéres/flyttes om nødvendigt.
